海洋立管涡激振动预报分析软件系统

海洋立管涡激振动预报分析软件系统（FIFERS）

Flow Induced Force and its Effects on Risers and Subsea Structures (FIFERS)

软件授权/咨询：fifers@sina.com

本软件包含以下模块：1）静力分析2）涡激振动频域预报3）涡激振动时域预报4）疲劳预报

静力分析模块：该模块可实现海洋立管静态空间形态及轴向张力分布等信息的快速计算，适用于直立式、悬链线式等多种构型立管。

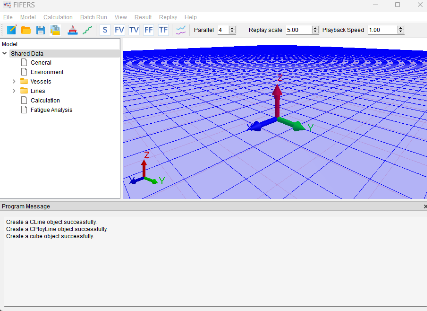

图1. FIFERS软件主界面

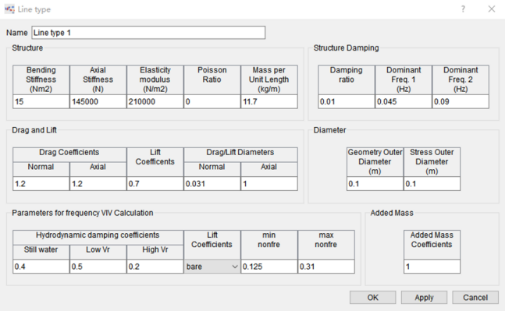

图2. 模型参数设置界面

频域涡激振动预报模块：该模块的主要功能包括模态分析以及涡激振动频域预报。FIFERS基于刚性圆柱强迫振荡实验数据，建立了不同雷诺数下裸管与带抑制装置立管水动力系数库，并可实现对横流向与顺流向涡激振动的快速预报。

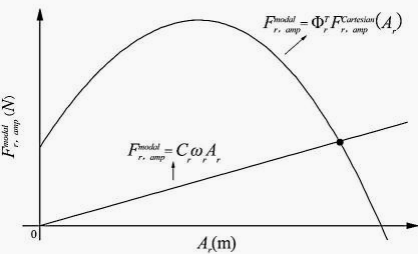

图3. 无迭代算法示意图

图4. 高雷诺数系数图谱

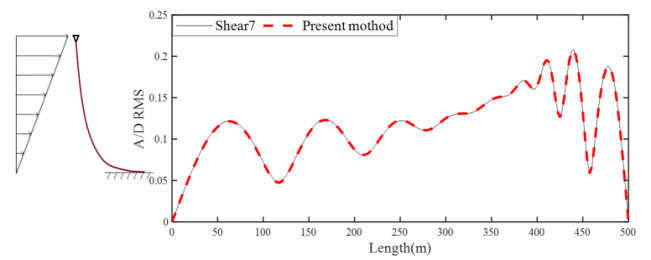

图5. FIFERS计算结果与传统商软结果对比图

时域涡激振动预报模块：该模块可实现总体动力响应与涡激振动响应的同步求解，能够同时考虑几何大变形、张力变化、管土耦合与平台运动等非线性影响因素。适用范围涵盖定常背景洋流以及平台运动引起的次生振荡流。

疲劳预报模块：该模块能够进行涡激振动所致疲劳损伤的频域分析，并支持涡激振动与总体动力响应耦合下的时域疲劳分析。软件提供多工况批处理功能，可高效完成海洋立管在不同环境条件下的涡激振动与疲劳损伤评估。

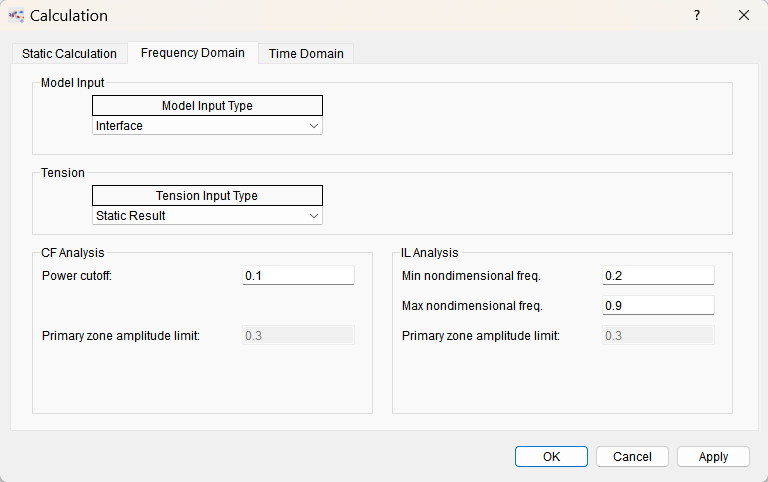

图6. 软件计算参数设置界面

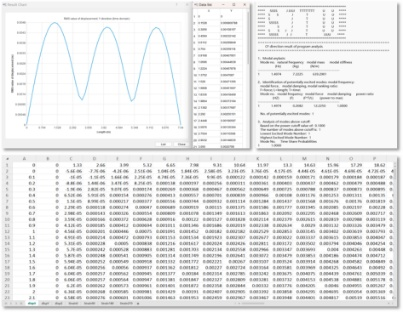

图7. 计算结果多形式输出

本软件支持在Windows 7以上版本的操作系统中运行，处理器至少为Intel酷睿i5，内存至少为8G。
